Ouverture de mur porteur à Épernay : étude et note de calcul

• Créer un passage ou une baie dans un mur de refend.
• Supprimer entièrement un mur porteur et le remplacer par une poutre sur deux appuis.
• Ouvrir ou agrandir une baie en façade : porte-fenêtre, baie vitrée, vitrine de commerce.
• Découper une trémie dans un plancher pour un escalier, une mezzanine ou une gaine.
• Percer un mur épais de cave ou de cellier, ou intervenir sous une voûte.
• Reprendre une ouverture faite sans étude, quand des fissures ou une flèche apparaissent au-dessus.

Quelques observations permettent de soupçonner qu'un mur est porteur :

• il s'agit d'un mur de façade ou d'un mur mitoyen ;
• il est nettement plus épais que les cloisons voisines ;
• on le retrouve au même endroit à chaque niveau, jusqu'à la cave ;
• les solives ou les poutres du plancher viennent s'y appuyer, ce que l'on voit depuis la cave ou le grenier ;
• il sonne plein, en pierre, en brique ou en béton.

Ce ne sont que des présomptions. Une cloison d'apparence légère peut reprendre une poutre ou raidir le bâtiment contre le vent ; un mur épais peut, à l'inverse, ne rien porter. Dans les maisons de ville anciennes, souvent transformées à plusieurs reprises, la vérification sur place s'impose avant toute démolition.

Tout part de la descente de charges. Niveau par niveau, on additionne le poids des planchers, de la toiture, des cloisons et des revêtements, les charges d'exploitation fixées par les normes et, en toiture, la neige. On en déduit l'effort que la poutre devra reprendre, puis ce qui arrivera dans chacun de ses appuis.

Ces appuis sont le point sensible. Tant que le mur existe, les charges se répartissent sur toute sa longueur ; après l'ouverture, elles se concentrent à ses deux extrémités. La maçonnerie conservée et la fondation en dessous doivent supporter cette concentration. Si ce n'est pas le cas, on ajoute un poteau, un sommier ou un renfort de fondation.

Le profilé métallique HEB, seul ou jumelé selon l'épaisseur du mur, est la solution la plus répandue. Une poutre en béton armé, coulée sur place ou préfabriquée, convient aussi dans certains cas. Le choix tient compte de la portée, des charges, de la hauteur libre souhaitée sous la poutre et des conditions du chantier.

Nous vérifions la poutre en résistance et en flèche, puis nous détaillons ses appuis : sommiers en béton ou platines d'acier qui étalent l'effort, ancrages, assemblage des profilés lorsqu'ils sont doublés, puis calage et bourrage au mortier sans retrait entre poutre et maçonnerie. Si une protection au feu est requise, elle figure sur les plans.

Avant la moindre saignée, le mur est déchargé. Des étais soutiennent les planchers de chaque côté et des chevalements, pièces passées à travers le mur et posées sur des étais, reprennent la maçonnerie située au-dessus de l'ouverture. Nous indiquons où les placer, combien en prévoir et dans quel ordre conduire le chantier jusqu'au retrait des étais, une fois le matage durci.

Une part importante des désordres constatés après une ouverture naît pendant les travaux, à cause d'un étaiement trop léger ou retiré trop tôt. Le phasage écrit protège autant l'artisan que vous.

En copropriété, les murs porteurs font en règle générale partie du gros œuvre, donc des parties communes, même lorsqu'ils se trouvent dans votre lot. Pour y toucher, il vous faut l'accord des copropriétaires réunis en assemblée générale, à la majorité prévue par l'article 25 de la loi du 10 juillet 1965.

Joindre l'étude de structure à votre demande permet au syndic et aux copropriétaires de se prononcer en connaissance de cause, dès la première assemblée. La copropriété peut aussi faire vérifier le dossier par son propre architecte ou bureau d'études.

Un mur intérieur s'ouvre en général sans autorisation d'urbanisme. Une baie créée ou agrandie en façade change l'aspect du bâtiment et nécessite le plus souvent une déclaration préalable. À Épernay comme ailleurs, le PLU encadre ces modifications ; près d'un monument historique ou dans un périmètre protégé, l'architecte des Bâtiments de France donne aussi son avis. Le service urbanisme de la mairie vous dira ce qui s'applique à votre adresse.

• la note de calcul, qui expose les hypothèses retenues, la descente de charges et la vérification de la poutre, de ses appuis et des fondations quand c'est nécessaire ;
• un plan coté indiquant les profilés choisis, la longueur portée par chaque appui, les platines, les ancrages et le calage ;
• la façon d'étayer et la chronologie du chantier ;
• les contrôles à faire en cours de travaux.

Ce dossier sert aussi pour la copropriété, l'assureur ou une future vente. Si l'ouverture fait partie d'un réaménagement plus large, voyez notre page surélévation, extension et aménagement.

« IPN » est devenu le nom courant de toute poutre en acier. Il désigne en fait un profilé précis, aux ailes étroites et inclinées, assez peu employé aujourd'hui. Les HEB et HEA, aux ailes larges et parallèles, se posent plus facilement sur une maçonnerie et résistent mieux au déversement. Quant à la trémie, c'est l'ouverture pratiquée dans un plancher : les solives coupées doivent alors être reprises par une pièce transversale, le chevêtre.

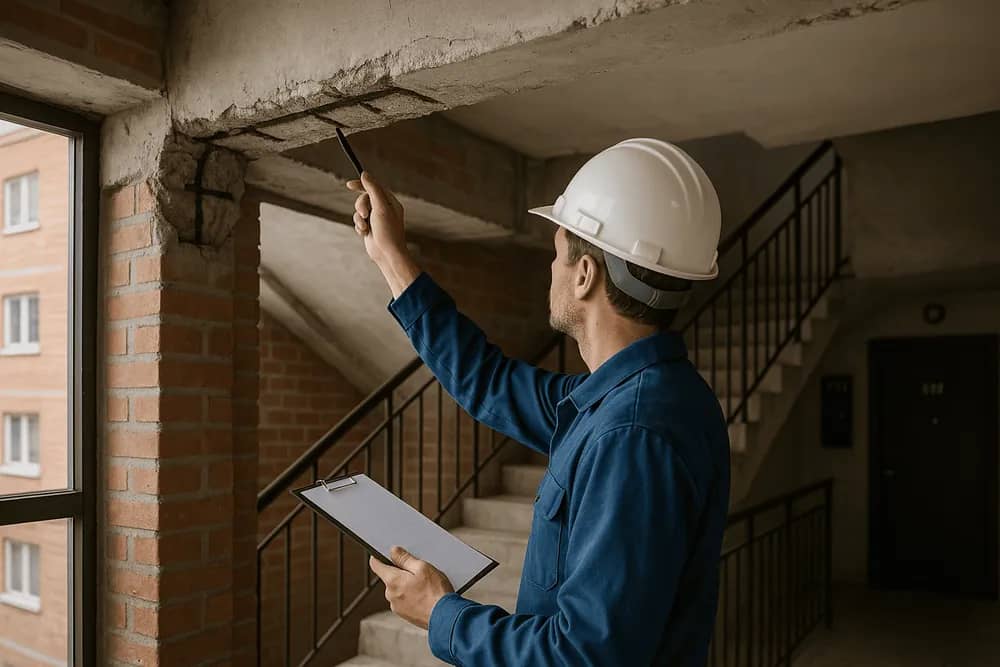

Le devis arrive sous 24 à 48h ouvrées. Lors de la visite, l'ingénieur relève le mur, les planchers et l'endroit où porteront les appuis. Le temps nécessaire pour produire calculs et plans varie selon la difficulté de l'ouverture ; il est annoncé dans le devis. En copropriété, prévoyez que l'étude soit prête avant l'envoi des convocations à l'assemblée.
